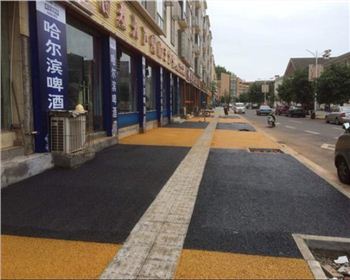

克初建筑公司講解到目前為止， 用于道路鋪裝和地面的成都透水混凝土主要有三種類型。

1水泥透水性混凝土  這是以硅酸鹽類水泥為膠凝材料、采用單一粒級(jí)的粗骨料，不用或少用細(xì)骨料配制的無砂、多孔混凝土。該種混凝土一般采用較高強(qiáng)度的水泥，骨灰比為3.0-4.0，水灰比為0.3-0.35?；炷涟韬衔镙^干硬， 采用加壓振動(dòng)成形，形成具有連通孔隙的混凝土。硬化后的混凝土內(nèi)部通常含有20%左右的連通孔隙，相應(yīng)的表觀密度低于普通混凝土， 通常為1 700-2 200 kg/ m3 。

抗壓強(qiáng)度可達(dá)15-35 MPa， 抗折強(qiáng)度可達(dá)3-5 MPa， 透水系數(shù)為1-15mm/ s。

2高分子透水性混凝土  成都透水混凝土廠家談這是采用單一粒級(jí)的粗骨料， 以瀝青或高分子樹脂為膠結(jié)材料配制的透水性混凝土。與水泥透水性混凝土相比， 該種混凝土強(qiáng)度較高， 但成本也高。同時(shí)由于有機(jī)膠凝材料耐熱性較差， 在日光大氣因素作用下容易老化， 其性能受溫度影響較大，尤其是溫度升高時(shí)， 容易軟化流淌，使透水性受到影響。

因此， 在保證空隙的前提下，抗老化、熱穩(wěn)定性就是保證質(zhì)量的關(guān)鍵。

希望這篇文章能為你帶來幫助。
